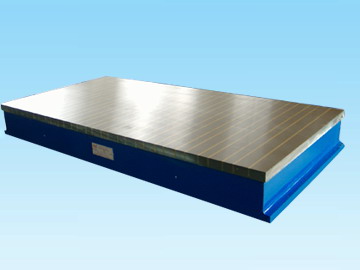

产品名称：矩形标准电磁吸盘
产品编号：225
产品型号：矩形标准电磁吸盘
更新时间：2017.03.17
出品单位：深圳市金磁源机电设备有限公司
浏览次数：
更多产品图片：
|
产品详细介绍： |
| gn="center" width="70" style="border-bottom-color: rgb(204, 204, 204); border-width: medium 0.75pt 0.75pt medium; border-style: none outset outset none; padding: 0.75pt; width: 53pt; border-right-color: rgb(204, 204, 204);"> 400 | 105 | 110 | 92 | 90 | 62×67×24 | X21 320 | 320 | 105 | 110 | 90 | 40 | 44×48×28 | X21 310 | 310 | 97 | 24 | 72 | 38 | 43×47×27 |
可以定做各种型号的圆形磁盘。
, 圆形电磁吸盘,是圆台平面磨床的主要部件,用以吸持导磁性材料进行磨削加工,吸力为80至120牛顿/平方厘米。 普通型圆形电磁吸盘,梅花形状圆形电磁吸盘,放射形圆形电磁吸盘.
新型强力辐射极圆磁盘:我国是轴承生产大国，轴承内外环各面的精密磨削，对其整体精度和使用寿命尤为关键。结合该产品特点和市场需求，研制开发了强力辐射状磁极的圆形电磁吸盘，特别适用于轴承行业的高效、精密加工，其特点如下：1 磁盘磁极为径向辐射状，磁力强大，最大吸力可达15-18 Kg/c㎡，而且大小可调，适用于多种精度要求的加工；2 同一直径圆周的各点磁力均匀，专业适合环型工件的精密加工，保证工件圆周各点的精度值统一；3 工作台面均布径向T型槽，可安装导磁块，工件放置于导磁块上方，一次装夹即完成工件上平面，外圆面，内环面及各沟槽，滚道，倒角的完全加工，绝对高效；4 磁盘台面为整体式结构，强度高，密封性能好，正常使用无需维护，使用寿命长。 产品名称： 圆形电磁吸盘
产品性能：圆形电磁吸盘,是圆台平面磨床的主要部件,用以吸持导磁性材料进行磨削加工,吸力为80至120牛顿/平方厘米。 普通型圆形电磁吸盘,梅花形状圆形电磁吸盘,放射形圆形电磁吸盘. 型号Model | 主要尺寸mm Dimensions | 额定电压 (V) | 额定功率 (W) | 净重 (kg) | 包装箱外形尺寸cm) | |
|
直径Dia | 高H | X21 2250 | 2250 | 240 | 110 | 2750 | 6600 | 256×260×60 | X21 2000 | 2000 | 240 | 110 | 2750 | 5600 | 230×235×60 | X21 1800 | 1805 | 245 | 110 | 2000 | 5000 | 205×200×60 | X21 1600 | 1600 | 245 | 110 | 2000 | 3700 | 183×188×60 | X21 1250 | 1290 | 190 | 110 | 1320 | 2000 | 151×161×48 | X21 1000 | 1036 | 156 | 110 | 510 | 1250 | 115×120×44 | X21 1000＊ | 1010 | 220 | 110 | 870 | 650 | 122×127×48 | X21 800 Ⅰ | 820 | 190 | 110 | 550 | 600 | 100×105×42 | X21 800 Ⅱ | 800 | 180 | 110 | 270 | 600 | 94×95×54 | X21 780 | 180 | 200 | 110 | 440 | 500 | 90×95×43 | X21 780B | 180 | 180 | 110 | 440 | 500 | 90×95×43 | X21 630F | 630 | 133 | 110 | 130 | 280 | 80×85×35 | X21 500 | 500 | 107 | 110 | 200 | 136 | 70×75×30 | X21 400 |
|
|
|
