电磁吸盘控制器
产品名称: 电磁吸盘控制器 ( 充退磁控制器 ， 整流器 )
产品性能: 电磁吸盘控制器 ( 充退磁控制器 ， 整流器 )输入电压为交流220V或380V，直流输出电压0-110V可调强力电磁吸盘，电流容量2-
25A，退磁时间2-30秒可调，工件剩磁在千分之一以下，并且有对机床起保护作用的连锁装置。
整流控制器使用说明书
适用范围:本整流控制器适用于额定功率以下的各种电磁吸盘的控制。
技术参数:1.输入电压：交流 380V/220V,2.输出电压：直流 110V,3.机床联控：具有机床与电磁吸盘控制线路的联锁装置。4.输出信号：具有输出电流表和信号灯的指示。5.充退磁能达到最佳效果，一般工件能够完全退磁、合金及含碳较高的工件退磁后剩磁极小。
工作原理:交流电压 380V 经变压器降压后，经过整流器整流变成 110V 直流后经控制装置进入吸盘此时吸盘被充磁，退磁时通入反向电压线路，控制器达到退磁功能。
使用方法:将开关打开指示灯（红灯）亮，表示整流控制器电源接通，电压表上有输出电压指示；按下绿按钮指示灯（绿灯）亮，电流表上有工作电流指示。此
时吸盘通电有磁，主机联锁线路接通主机，机床可以启动开始工作，工作完毕后按下红按钮（绿灯灭），吸盘退磁，放开按钮，控制器内继电器延时 2-3 秒后退磁结束。

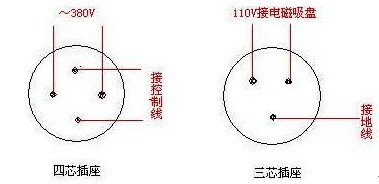

安装方法:本控制器四芯插座：插头两色（红色）引线为主机控制线，串接于主机控制部分的公共线上，插头两色（绿色）为输入 380V 电源线。本控制器三芯插座：插头两色（绿色）接通电磁吸盘两端，插头（红色）为接地线。
 |
